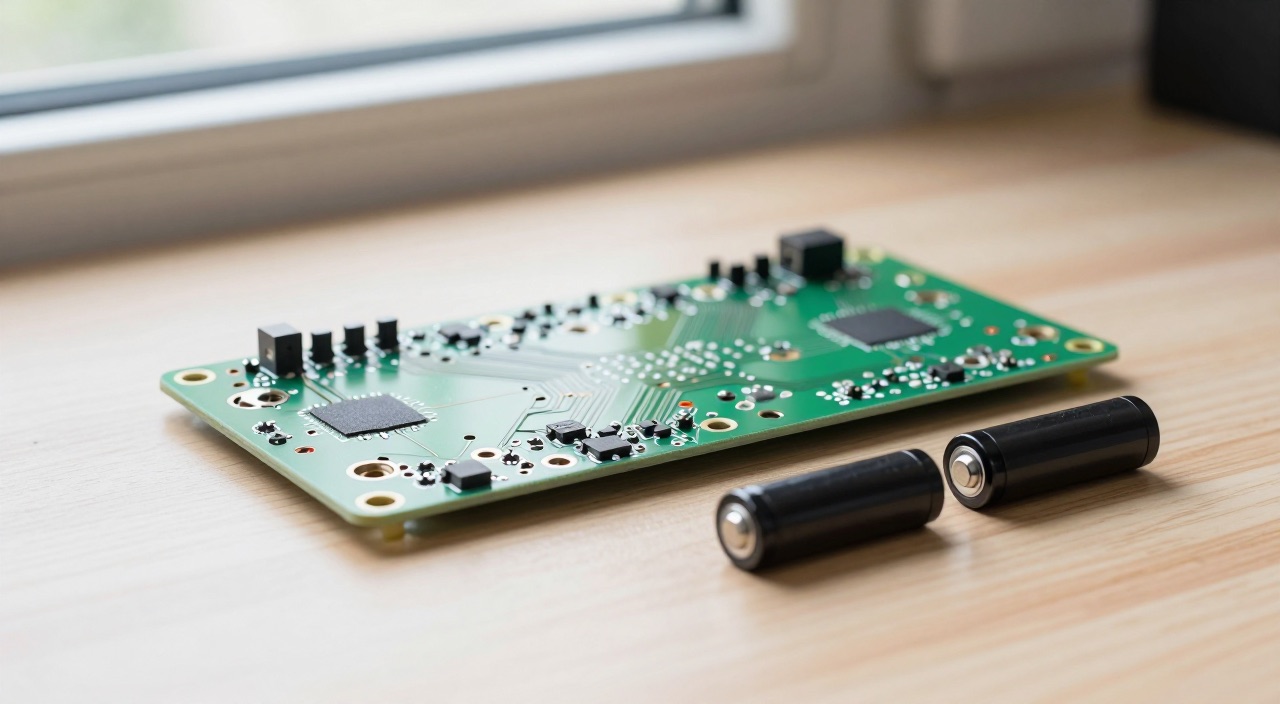

Raspberry Pi USV – unterbrechungsfreie Stromversorgung im Vergleich

Passende Hardware im Überblick

USV-Module zum Aufstecken:
Geekworm X1200 für den Raspberry Pi 5 – die Empfehlung (Link)*
Geekworm X703 für den Raspberry Pi 4 (Link)*
PiSugar 3 Plus mit fest verbautem Akku (Link)*

Boards, die davon profitieren:
Raspberry Pi 5 mit 16GB RAM (Link)*
Raspberry Pi 5 mit 8GB RAM – der Dauerläufer (Link)*
Raspberry Pi 5 mit 4GB RAM (Link)*
Raspberry Pi 4 Starter-Set (Link)*
Raspberry Pi Zero 2 W – der Sparsame (Link)*

Netzteile und Stromversorgung über das Netzwerk:
Offizielles 27-W-Netzteil für den Pi 5 (Link)*
Offizielles Netzteil für den Pi 4 (Link)*
Waveshare PoE HAT (F) für den Pi 5 – Strom vom Switch (Link)*
Waveshare PoE HAT für den Pi 4 (Link)*

Speicher, der harte Abschaltungen besser verzeiht:
Geekworm X1001 M.2-HAT (Link)*
Intenso M.2 NVMe SSD 500GB (Link)*
Crucial P310 NVMe SSD 500GB (Link)*
SanDisk Extreme A2 128GB Speicherkarte (Link)*

Kurz gesagt: Braucht ein Raspberry Pi wirklich eine USV?

Die Kurzfassung:

• Das eigentliche Risiko: Nicht der Stromausfall selbst schadet, sondern das Abschalten mitten in einem Schreibvorgang. Danach ist im schlimmsten Fall das Dateisystem beschädigt und der Pi startet nicht mehr.
• Eine USV muss nicht lange durchhalten: Zwei Minuten reichen völlig, denn das Ziel ist nicht Weiterbetrieb, sondern ein geordnetes Herunterfahren.
• Drei Wege stehen zur Wahl: Aufsteckmodul mit Akku, klassische Steckdosen-USV mit USB-Rückmeldung oder Strom über einen abgesicherten Switch per PoE.
• Entscheidend ist die Rückmeldung: Ein Akkumodul ohne Signalleitung nützt wenig. Der Pi muss erfahren, dass der Strom weg ist, sonst fährt er nie herunter.
• Beim Pi 5 unbedingt auf die Leistung achten: Das Board zieht über USB-C bis zu 5 Volt bei 5 Ampere. Module, die nur 3 Ampere liefern, sind für den Pi 4 gedacht.
• Die günstigste Absicherung kostet nichts: Ein sauberes Backup plus ein schreibgeschütztes Dateisystem nehmen dem Stromausfall schon einen großen Teil seines Schreckens.

Warum ein Raspberry Pi eine USV braucht

Eine Raspberry Pi USV ist eine unterbrechungsfreie Stromversorgung, die den Rechner bei einem Netzausfall so lange am Leben hält, bis er sich sauber beendet hat. Anders als bei einem Desktop-PC geht es dabei fast nie um Weiterarbeiten – es geht um die wenigen Sekunden, die das System braucht, um Puffer zu leeren und das Dateisystem zu schließen.

Der Grund liegt in der Bauweise. Der Pi hat keinen Ein-Aus-Schalter im klassischen Sinn und kein Netzteil mit Restenergie. Fällt die Spannung weg, ist der Prozessor sofort stromlos. Läuft in diesem Moment ein Schreibvorgang auf die Speicherkarte, bleibt eine halb geschriebene Datei zurück. Bei Journaling-Dateisystemen fängt das oft noch der Journal-Mechanismus auf, aber eben nicht immer – und bei Datenbanken schon gar nicht.

Besonders empfindlich sind Systeme, die permanent schreiben: ein Home-Assistant-Server mit Sensorhistorie, eine Netzwerkfestplatte oder ein Pi-hole mit Abfrageprotokoll. Erfahrungswerte aus der Community zeigen, dass gerade solche Dauerschreiber nach mehreren harten Abschaltungen zuerst Aussetzer zeigen.

Dazu kommt ein Detail, das viele übersehen: Nach einem Ausfall kehrt die Spannung oft nicht sauber zurück, sondern flackert. Der Pi startet an, bricht ab, startet erneut – für Speicherkarten ist das deutlich unangenehmer als ein einzelner sauberer Ausfall.

USV-Lösungen für den Raspberry Pi im Vergleich

Es gibt drei grundsätzlich verschiedene Ansätze, und sie unterscheiden sich weniger im Preis als in der Frage, wie viel Aufwand man betreiben will.

Bei den Aufsteckmodulen für den Pi 5 hat sich der Geekworm X1200 als Referenz etabliert. Er nimmt zwei 18650-Zellen auf, gibt 5,1 Volt bei bis zu 5 Ampere aus und verbindet sich über gefederte Kontaktstifte mit dem Board – ohne zusätzliche Kabel. Wichtig ist die eingebaute Ladestandsanzeige: Sie meldet Spannung und Prozentwert über I2C, und darauf setzt ein Skript auf, das bei niedrigem Stand automatisch herunterfährt. Zu beachten ist der Hinweis des Herstellers, dass die Zellen keine eingebaute Schutzelektronik haben dürfen, weil die Platine diese Aufgabe selbst übernimmt.

Für den Pi 4 ist der X703 das Gegenstück. Er kommt mit einer 18650-Zelle aus, liefert 5,1 Volt bei maximal 3 Ampere und zeigt den Ladestand über vier LEDs an. Der entscheidende Unterschied: Ein softwaregesteuertes sicheres Herunterfahren unterstützt er nicht – man bekommt Überbrückungszeit, aber keine automatische Reaktion. Für den Pi 5 ist er ausdrücklich nicht geeignet.

Der PiSugar 3 Plus geht einen anderen Weg. Er bringt einen fest verbauten Akku, eine Echtzeituhr, einen eigenen Taster und eine Weboberfläche mit, über die sich Einschaltzeiten planen lassen. Praktisch ist die Funktion, den Pi automatisch wieder zu starten, sobald die externe Spannung zurückkehrt.

Raspberry Pi USV einrichten – Schritt für Schritt

1. Leistungsbedarf bestimmen: Ein Pi 5 mit SSD und Peripherie darf bis zu 25 Watt ziehen. Das Modul muss diese Reserve haben, sonst bricht die Spannung genau dann ein, wenn es darauf ankommt.
2. Zellen richtig wählen: Beim X1200 gehören zwei 18650-Zellen ohne eigene Schutzplatine hinein, auf Polung achten. Markenzellen mit realistischer Kapazitätsangabe ersparen böse Überraschungen.
3. Modul montieren: Abstandsbolzen setzen, Platine aufstecken, verschrauben. Erst danach das Netzteil anschließen – nie umgekehrt.
4. I2C aktivieren: In sudo raspi-config unter „Interface Options" die I2C-Schnittstelle einschalten und neu starten. Ohne sie bleibt der Ladestand unsichtbar.
5. Auslesen prüfen: Mit sudo apt install i2c-tools und i2cdetect -y 1 nachsehen, ob die Ladestandsanzeige antwortet. Viele Module melden sich auf Adresse 0x36.
6. Abschaltskript einrichten: Das Herstellerskript installieren und den Schwellwert festlegen – üblich sind rund 20 Prozent Restkapazität. Es ruft dann sudo shutdown -h now auf.
7. Ernstfall proben: Netzteil im laufenden Betrieb abziehen und beobachten, ob der Pi weiterläuft und nach Erreichen des Schwellwerts sauber herunterfährt. Dieser Test ist der wichtigste Schritt überhaupt.
8. Wiederanlauf klären: Prüfen, ob das Board nach Rückkehr des Stroms von selbst startet. Beim Pi 5 steuern die Bootloader-Einstellungen POWER_OFF_ON_HALT und WAKE_ON_GPIO dieses Verhalten; bearbeitet werden sie mit sudo rpi-eeprom-config --edit.

Klassische USV mit NUT anbinden

Wer ohnehin eine Steckdosen-USV für Router, Switch und Netzwerkspeicher betreibt, braucht am Pi kein eigenes Akkumodul. Die meisten dieser Geräte haben einen USB-Anschluss, über den sie ihren Zustand melden – und genau dafür gibt es NUT, die Network UPS Tools. Sie sind das Standardwerkzeug unter Linux und in den Paketquellen von Raspberry Pi OS enthalten.

1. Installieren: sudo apt install nut nut-client nut-server, danach das USB-Kabel von der USV zum Pi stecken.
2. Gerät eintragen: In /etc/nut/ups.conf einen Abschnitt anlegen, als Treiber usbhid-ups eintragen und port = auto setzen – bei USB wird der Portwert ohnehin ignoriert.
3. Betriebsart festlegen: In /etc/nut/nut.conf die Variable MODE setzen. Für einen einzelnen Pi genügt der Alleinbetrieb, sollen weitere Rechner mithören, wird der Pi zum Server.
4. Zugang anlegen: In /etc/nut/upsd.users einen Benutzer für die Überwachung eintragen, in /etc/nut/upsd.conf die LISTEN-Zeile prüfen.
5. Überwachung konfigurieren: In /etc/nut/upsmon.conf festlegen, ab wann heruntergefahren wird und welcher Befehl dabei ausgeführt wird.
6. Kontrollieren: upsc meineusv@localhost zeigt alle gemeldeten Werte, upsc meineusv@localhost ups.status nur den Zustand. Steht dort OL, läuft alles am Netz; OB bedeutet Akkubetrieb.

Der große Vorteil: Ein einziger Akku sichert die gesamte Kette ab – Router und Switch bleiben erreichbar, mehrere Geräte fahren koordiniert herunter.

Absichern ohne Akku – was sonst noch hilft

Nicht jeder Aufbau rechtfertigt ein zusätzliches Modul. Wer nur gelegentlich einen Ausfall fürchtet, kommt oft mit Maßnahmen aus, die keinen Cent kosten.

Der wirksamste Griff ist das schreibgeschützte Dateisystem. In raspi-config lässt sich unter den Leistungsoptionen ein Overlay einschalten: Änderungen landen dann nur noch im Arbeitsspeicher, die Karte selbst wird nicht mehr beschrieben. Ein Stromausfall kann dem System damit praktisch nichts mehr anhaben. Der Preis ist, dass Änderungen einen bewussten Umweg brauchen – für Anzeigetafeln und Kiosksysteme ist das ideal, für einen Datensammler nicht.

Der zweite Hebel ist der Umzug auf eine NVMe-SSD. Sie verkraftet Schreiblast ungleich besser als eine Speicherkarte und übersteht einen harten Abbruch meist ohne Folgen.

Und schließlich hilft es, an die Uhr zu denken: Ohne Netzverbindung weiß der Pi nach dem Neustart nicht, wie spät es ist. Eine Echtzeituhr mit Knopfzelle sorgt dafür, dass Protokolle nach einem Ausfall trotzdem korrekte Zeitstempel bekommen.

Fehler und Stolpersteine bei der USV

• Modul ohne Rückmeldung gekauft: Ein Akku, der nur überbrückt, verschiebt das Problem nur nach hinten. Ohne Signal an das System fährt der Pi nie herunter.
• Falsches Modell: Ein Modul für den Pi 4 liefert oft nur 3 Ampere. Am Pi 5 mit SSD führt das zu Unterspannung – erkennbar an vcgencmd get_throttled.
• Geschützte Zellen eingesetzt: Manche Platinen vertragen keine 18650-Zellen mit eigener Schutzelektronik. Steht das in der Anleitung, ist es kein Vorschlag, sondern eine Bedingung.
• Powerbank als Notlösung: Viele Modelle schalten beim Umschalten kurz ab oder vertragen die Dauerladung nicht. Nur Geräte mit ausdrücklicher Durchgangsladung sind geeignet.
• Test nie durchgeführt: Ein Aufbau, dessen Ernstfall nie geprobt wurde, ist reine Dekoration. Einmal das Netzteil ziehen schafft Klarheit.
• Wiederanlauf nicht bedacht: Manche Module lassen den Pi nach dem Herunterfahren aus, auch wenn der Strom längst zurück ist. Wer das Gerät im Keller betreibt, merkt das erst Tage später.
• Akkualterung ignoriert: Lithiumzellen im Dauerbetrieb verlieren über die Jahre Kapazität. Ohne gelegentliche Kontrolle bleibt am Tag X nur noch ein Bruchteil der Laufzeit.

Häufige Fragen zur USV am Raspberry Pi

Wie lange muss eine USV den Pi halten?
Zwei bis fünf Minuten genügen, denn ein sauberes Herunterfahren dauert selten länger als eine halbe Minute. Längere Laufzeiten sind nur sinnvoll, wenn der Dienst den Ausfall überbrücken statt überstehen soll.

Reicht eine normale Powerbank als USV?
Nur wenn sie ausdrücklich Laden und Entladen gleichzeitig beherrscht. Sonst entsteht beim Umschalten eine Lücke von Millisekunden – und die genügt, um den Pi neu starten zu lassen.

Welche USV passt an den Raspberry Pi 5?
Module, die 5,1 Volt bei mindestens 5 Ampere liefern und für dieses Board freigegeben sind, etwa der Geekworm X1200. Ältere Pi-4-Module haben zu wenig Reserve.

Kann ich eine große Steckdosen-USV verwenden?
Ja, und oft ist das die bessere Wahl, weil Router und Switch mitgesichert werden. Über NUT meldet die USV per USB, wann der Pi herunterfahren soll.

Startet der Pi nach dem Stromausfall von selbst wieder?
Das hängt von Modul und Bootloader ab. Beim Pi 5 steuern POWER_OFF_ON_HALT und WAKE_ON_GPIO das Verhalten, manche Module bringen zusätzlich einen eigenen Automatikstart mit.

Schützt eine USV vor Blitzschlag?
Nein. Dafür braucht es einen Überspannungsschutz, den manche Geräte zusätzlich mitbringen. Eine USV allein sichert nur gegen Ausfall und Spannungseinbruch.

Lohnt sich eine USV auch für einen Zero 2 W?
Selten. Kleine Boards mit wenig Schreiblast überstehen Ausfälle meist unbeschadet – hier ist ein regelmäßiges Abbild der Karte die günstigere Absicherung.

Fazit

Eine Raspberry Pi USV ist kein Luxus, sobald das Board rund um die Uhr Daten schreibt. Unsere klare Empfehlung fällt aber differenziert aus: Wer bereits eine Steckdosen-USV für Router und Netzwerkspeicher besitzt, sollte den Pi über NUT daran hängen – das kostet nichts außer einer halben Stunde Konfiguration und sichert die ganze Kette statt nur eines Geräts. Steht der Pi dagegen allein irgendwo im Haus, ist ein Aufsteckmodul mit Ladestandsmeldung die richtige Wahl, beim Pi 5 mit mindestens 5 Ampere Ausgangsleistung. Was man in jedem Fall tun sollte: den Ernstfall einmal proben und das Netzteil im Betrieb ziehen. Und wer eine stabile Stromversorgung mit einem aktuellen Abbild der Karte kombiniert, hat die beiden wirksamsten Maßnahmen schon beisammen.
